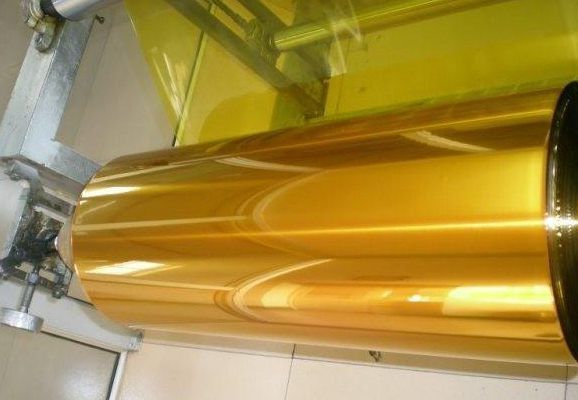

聚酰亞胺薄膜是由二酐和二胺在適當(dāng)?shù)娜軇┲泻铣蔀榫埘０匪針?shù)脂，然后加工成薄膜，并在加工過(guò)程中環(huán)化脫水，形成聚酰亞胺以均苯四甲酸二酐和二氨基二苯醚為原料的聚酰亞胺薄膜是該類(lèi)薄膜的代表(我國(guó)命名為6050薄膜，美國(guó)DuPont公司命名為Kapton或H-薄膜，日本東麗公司命名為T(mén)H-2000。其他類(lèi)型的聚酰亞胺薄膜最主要的是日本UBE公司生產(chǎn)的聯(lián)苯型聚酰亞胺薄膜，它的二酐原料是聯(lián)苯二甲酸酐。薄膜的商品名為UPILEX-S。

      在擠出片材之前，尼龍6樹(shù)脂必須進(jìn)行充分的干燥處理，否則在擠出時(shí)會(huì)產(chǎn)生嚴(yán)重地降解，片上出現(xiàn)氣泡，薄膜出現(xiàn)霧化現(xiàn)象，影響薄膜的性能和成膜性。通常，干燥溫度為90℃左右。干燥后樹(shù)脂的含水率<0．1％。

      經(jīng)過(guò)干燥處理的尼龍6是在240—260℃的溫度下進(jìn)行擠出，熔體經(jīng)過(guò)過(guò)濾器、計(jì)量泵、靜態(tài)混合器、機(jī)頭流到20—40℃的冷卻鼓面上，在靜電附片裝置的作用下，最大限度地減少結(jié)晶的生成，避免產(chǎn)生較大尺寸的晶核，制成厚度良好的片材。

      尼龍6片材是在45-55℃的溫度下進(jìn)行縱向拉伸的，縱向拉伸倍數(shù)為2.5—3.0。拉伸后薄膜在30℃左右的溫度下冷卻，接著進(jìn)入橫向拉伸機(jī)。經(jīng)過(guò)?0—80℃的預(yù)熱區(qū)，并在略高的溫度下，拉伸2.5—3.0倍，在200-220℃溫度下進(jìn)行熱定型處理，最后進(jìn)行自然冷卻，便制成所需的尼龍薄膜。

      由于尼龍具有很強(qiáng)的吸濕性，生產(chǎn)線上收卷的母卷應(yīng)該采取防潮措施，并要盡快進(jìn)行分切。分切的產(chǎn)品也必須利用防潮、隔濕的材料(如鋁箔等)進(jìn)行包裝，防止薄膜吸濕，性能下降。
印刷、鍍鋁等需要表面張力較大的尼龍薄膜，在拉伸后需要經(jīng)過(guò)電暈處理，使薄膜表面張力由0．4kN提高到0．56kN。
